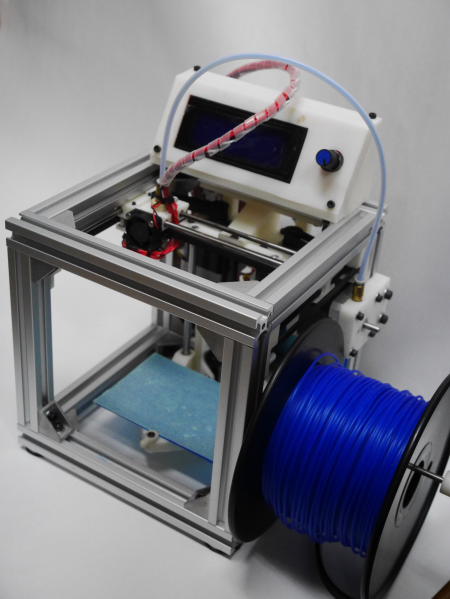

KOZAKURA(小桜) H-BOT Style 3D Printer

小型H-Botタイプの3Dプリンタです。
筐体は2020アルミフレーム材使用(150Lx8、190Lx4)接続はアングルブラケット使用(x12)
モータはNEMA17サイズx4
プーリは2GT、Z20x3
X軸ガイドシャフトφ4x155Lx2
Y軸ガイドシャフトφ4ｘ150Lx2
Z軸ガイドシャフトφ6x150Lx2
ヘッド冷却ファンは2510サイズファン
原点スイッチはOMRON D2FC-F-7Nx3
ホットエンドは完全オリジナルタイプ（ヒータは12V20Wタイプ)
ベッドはアクリル板(t2)で取外し可能
ベッドのレベリングはmarlinのマニュアルベッドレベリング機構を使用(LCDメニューより実行)
DISCOUNT SMART CONTROLLER使用(ベッドレベリング動作させる為に必要)
ドライブギアはMK8 DriveGear
ガイドベアリングは623ZZ、軸は平行ピン3x10L
スライド部軸受け及びアイドラは、NTN製R-MLEベアリング若しくはOILES製LFブッシュ(ドライメッシュ)使用(0408x20及び0610x4、アイドラの軸は平行ピン04x16Lx10)使用

ブッシュ及び平行ピン取付部はプリント後にドリル又はリーマを使用して穴径を合わせる事
ネジ締め込み部はプリント後にタップにてネジ切りをする事(リミットスイッチのネジはM1.4の為、1mmドリルにて下穴加工後、そのままネジを締め込み)
造形範囲は108x71x103mm

後の詳細は気が向いたら追記σ(^◇^;)

本機使用のテストプリントサンプル
http://ichibey.exblog.jp/tags/KOZAKURA/
http://www.thingiverse.com/make:182323

ベッドレベリング動作
https://www.youtube.com/watch?v=44byUM0Dzzo

プリント中の動画(プリント部品で構成されているので遅めの設定です)
https://www.youtube.com/watch?v=1MsuQvcnZVc

試作版での動作確認動画
https://www.youtube.com/watch?v=OUgE9fpijpc
